详细讲解HOBO H22-001节能监测记录仪组件以及安装使用方法步骤

图1：HOBO H22-001节能环境数据记录仪组件

FlexSmart模块端口：
记录器可以安装在最多三个FlexSmart模块。这些可以由任意组合模拟和真有效值模块。第三方传感器（可通过Onset）是连接到记录器通过这些模块的终端.

触发按钮 (Trigger button)：
按住按钮至少两秒钟，以手动方式启动记录，在该领域的触发启动HOBOware Pro在发射过程中被选中的选项。

LED指示灯 (Indicator LEDs)：
有三个绿色和三个红色的状态指示灯
绿色指示灯闪烁，显示状态或活动。 红色指示灯闪烁，表明电池或记忆低，或者说，一个传感器发生错误。

立体声插孔串行电缆 (Stereo jack for serial cable)：
串行接口电缆连接到该端口，沟通HOBOware Pro或HOBOUShuttle。

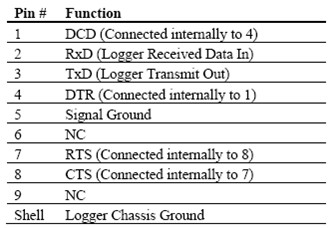

RS- 232插孔 (RS-232 jack)：此端口允许您连接记录器通过一个DB9连接器，而不是立体声插孔。为引出线 记录器的RS - 232连接如下： 针＃功能 1 DCD（内部连接到4） 2 RXD（记录器接收数据在） 3 TXD（记录器发射出） 4 DTR（内部连接到1） 5信号地线 6数控 7 RTS（内部连接到8） 8 CTS（内部连接至7日） 9数控 壳牌记录仪机箱接地

RJ- 12插孔
记录器可安装多达六个智能传感器的任意组合

外部电源插座
一个可选的外部电源适配器，可以连接到这个端口，电源记录仪。

安装和测试

在部署记录仪之前，详细阅读本节，并遵循所有的程序至少一次。这将确保您舒适与足够的记录器，并与HOBOware Pro软件得到部署。它也将验证记录器的配置是否正确。注：请参阅HOBOware用户指南有关安装的详细信息。需求您将需要下列项目准备使用的记录器
1.5V碱性电池和小型十字螺丝刀（电池盖）;或外部动力源•至少下列之一：- FlexSmart模块与第三方传感器和微型一字螺丝刀- 智能传感器•串行接口电缆（加USB串行适配器，如果您的计算机没有串行端口）•电脑运行HOBOware Pro版本2.1.1或更高
步骤要设置记录仪，采取以下步骤：
1*插入电池或外接电源。要安装电池，使用十字螺丝刀松开电池背面的螺丝舱门。卸下门。安装八个新鲜的1.5伏电池，小心，以配合极性标记在电池仓。 更换电池盒盖并拧紧螺丝，以确保它。不要过度拧紧螺丝。要使用外接电源，插头插入电源插座或其它电源的电源适配器源，然后将其插入到外部电源插座的电源适配器。
2*安装FlexSmart模块（如适用）。最多可以安装三个FlexSmart模块上的记录器。可插入任何模块插槽中的任意组合。
3*将第三方传感器模块（如适用）。有关安装第三方传感器的信息，请
4*连接智能传感器（如适用）。堵塞6到RJ - 12模块化插座的智能传感器，或使用分离器安装多个六。 （记住，一些智能传感器有多个传感器通道记录仪）。支持多达15个传感器通道，再加上自己的电池通道记录仪（如果选择用于记录）。
5*连接到电脑主机。使用记录器连接到计算机上运行的串行接口电缆（＃线PC - 3.5的一部分）HOBOware Pro。如果您的电脑不具备串行端口，您可以使用一个Keyspan产品™USB串行适配器（部分＃线- USB232）连接到USB端口在您的计算机上的记录器。
6。访问HOBOware Pro的启动对话框。在发射窗口，你应该看到所有的智能传感器和FlexSmart模块列表 连接到记录仪。


(图2)
图2：FlexSmart模块
配置FlexSmart模块:而智能传感器的设计和预先为特定目的，FlexSmart模块userconfigurable以适应广泛的Onset和第三方传感器。要充分利用这个优势适应性强，HOBOware Pro可以让你在启动时配置这些模块，或者创建和保存不同的配置要加载的模块，需要时。
如果你只连接智能传感器，直接跳到下一个主题“，启动记录器。”
1.HOBOware Pro的访问配置通道“。
在HOBOware启动窗口，双击一个模块的名称，以展开它，然后选择模块的通道，然后单击配置。
2.加载现有的配置，如果可用。
HOBOware Pro可能已经有一个传感器的默认配置。点击“载入”按钮选择一个现有的传感器配置。
3.评论加载的配置，或创建一个新的。
“配置通道”对话框允许您创建或更改的频道名称，缩放参数，以及其他物品。 （参考HOBOware用户手册获取细节。）
4.查看或设置励磁电源，如适用。
如果这是一个模拟模块，确保励磁电源设置是正确的旨在传感器。
5.保存新的或更改的配置。
如果您使用的是一个默认的配置没有任何变化，请跳过这一步。
6.单击“配置”完成配置。
每个模块的每个通道重复这些步骤。
